旋流曝气器产品说明书（RF-40-130）

一、        产品简介

旋流曝气器是在传统螺旋形曝气器的基础上，结合多种先进结构形式，成功开发的新一代高效螺旋曝气设备。不仅继承了传统旋流曝气器不宜堵塞的优点，而且克服了传统旋流曝气器制作成本高的缺陷。集空气和水旋混、多次粉碎、切割于一体，充分利用了动能，不需额外增加搅拌动力，搅拌性能好，因此产生的气泡均匀，氧利用率高。曝气器筒体属于大孔通道，再配合旋混结构，因此具有服务面积大、阻力小、运行稳定可靠、不易堵塞、使用寿命长等优点。

二、        产品结构及工作原理

RF型旋流曝气器包括进气管、带螺旋叶片的螺旋器、以及内部具有通道的曝气筒体，筒体上部交错排布着蘑菇头状切割器和第二切割器。旋流曝气器采用ABS注塑成型，安装方便，防腐能力强。

工作时，位于旋流曝气器底部的空气入口，在曝气时气流以很高的速度上升，带动周围的泥水混合物一起上升，经过螺旋器、切割器、第二切割器的层层分割，气泡被切割为小气泡，且与周围的泥水混合物充分混合，增加了氧气的传质速率和氧利用率。

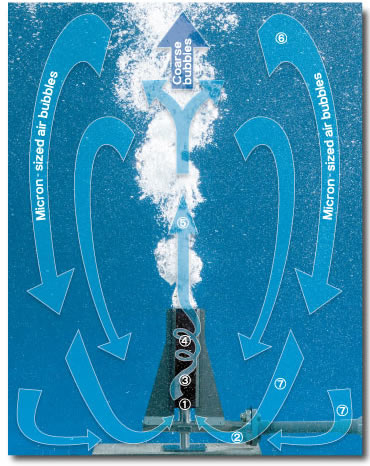

其工作原理如下图所示：

1、  空气出口直径大，压力与水压相同，压力损失小，完全不会堵塞。

2、  空气螺旋上升通过曝气器，底部产生真空气提作用，使大约1.3倍的水进入曝气器。

3、  空气与水强力混合，螺旋上升。

4、  蘑菇状切割头产生强大离心力使空气和水混合，同时将空气变成微小气泡。

5、  充分混合的气水猛力向上冲出。

6、  强烈的循环水流使部分小气泡和水流返回池底，同时使底部淤泥参与循环。

7、  小气泡的向下运动，增大了气泡在水中的停留时间，提高了溶解氧效率。

三、        产品特征

1、曝气装置采用ABS工程塑料注塑成型。

2、完全不产生堵塞，可自由地间歇运行。

3、运行时产生强大搅动，水流强力循环遍布水池，池底无淤泥堆积。

4、无活动零件，运行无故障，能实现免维护。

5、使用寿命长，可以无故障运行10年。

四、        主要技术参数

五、        设备安装

曝气装置一般均匀分布在曝气池底部，详见工艺布置图与设备安装图。

安装曝气器步骤如下：

1）划线定位。按照工艺图纸要求，定位曝气器安装位置。

2）检查预埋钢板位置是否合格（如有）。

3）曝气器到现场后按照管道图纸要求粘接法兰或者活接。

4）将曝气器与支架用4套M10螺栓松连接，留有调整距离（或膨胀螺栓直

接固定在池底），检测曝气器顶部水平度，水平度要求在±10mm以内。

5）将曝气器进口法兰（或活接）与曝气管路连接，连接好后紧固曝气器与

支架的连接螺栓。

6）安装完成后，检查曝气器顶部水平度在±10mm以内。

7）调试过程中，首先少量进水，水位高于管道，进行曝气，曝气过程中检

查管道是否粘接合格。

8）管道检查合格后，停止曝气，继续进水，水位高于曝气器顶端20cm，进

行曝气，曝气过程中检测各曝气器曝气是否均匀。

9）各曝气器曝气均匀后，进水到设计高度，开始正式运行。

六、        售后服务及联系方式

Ø    产品保质期为一年，并设立用户档案；

Ø    24小时服务，并设有售后服务专线电话；

Ø    对产品实行终身维修，质保期外为客户提供备品备件，只收成本费；

Ø    免费为用户进行培训。

Ø    联系电话：15833968822  0311-86367232

河北德让科技有限公司
